Produktmerkmale

• Für Einstell- und Verstellaufgaben
• Kompakt und kraftvoll
• Position wird auch bei Energieausfall gehalten
• Optional mit Quittierung der Position / Schritte (interne Sensoren)

Funktion und Präzision

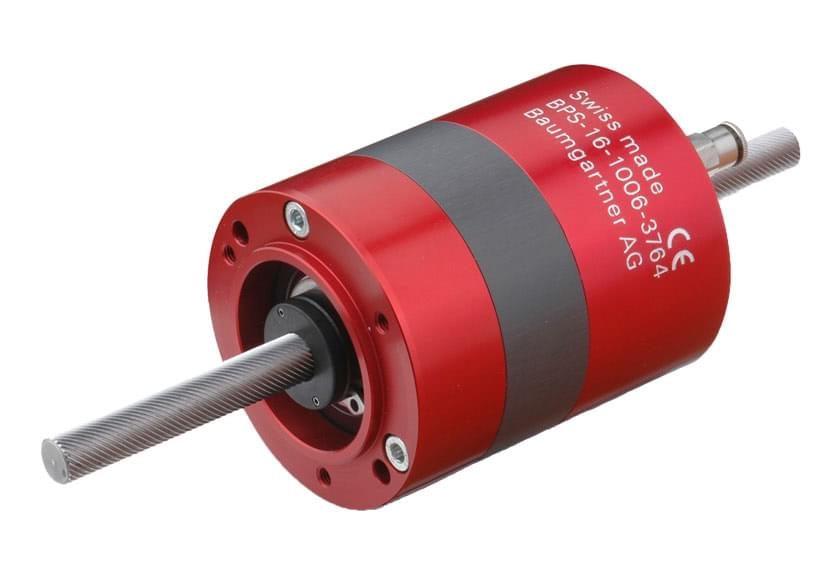

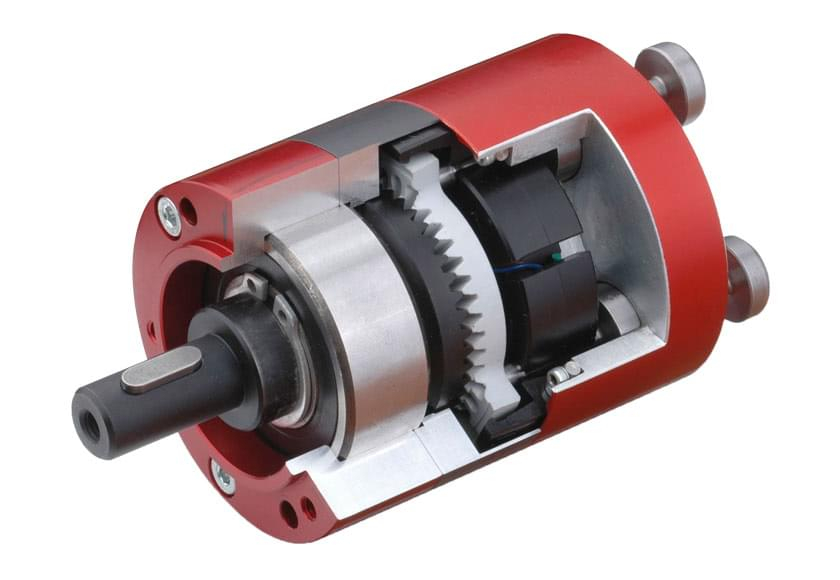

Mit dem BPS Schrittmotor wird die Drehbewegung durch die pneumatische Ansteuerung von drei internen Kolben erreicht. Je nach Schaltreihenfolge der Steuerventile, erfolgt eine präzise links/rechts Drehbewegung von 3° pro Schritt. Optional ist der BPS auch mit Hohlwelle und Spindel lieferbar um eine lineare Bewegung zu erzeugen. Dank seiner einzigartigen Konstruktion steht der BPS für maximale Genauigkeit. Die Toleranz beträgt konstant ±9’ Winkelminuten, unabhängig von der Anzahl der Schritte bzw. Umdrehungen!

Vielfältige Einsatzmöglichkeiten
Ob Staub, Schmutz oder starke Magnetfelder, die pneumatische Ansteuerung erlaubt auch unter extremen Verhältnissen einen einwandfreien Betrieb.

Kleines Kraftpaket mit Selbsthemmung

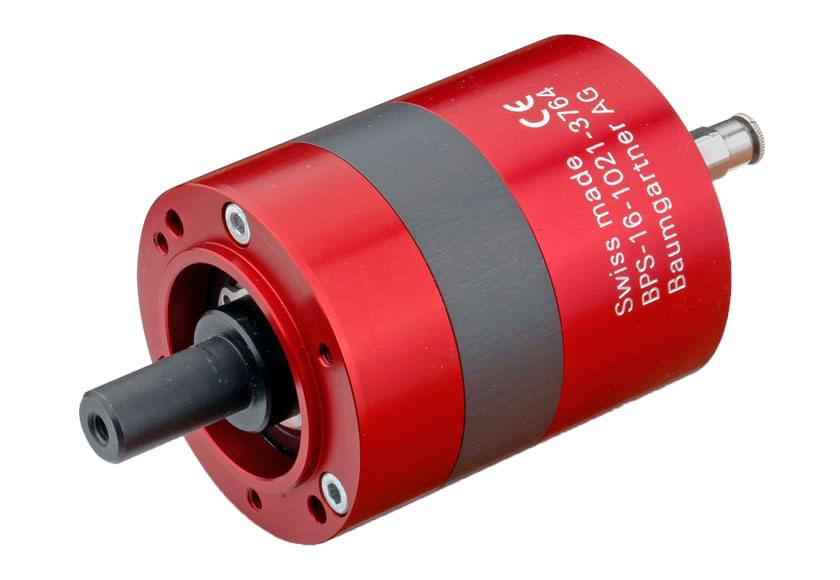

Bereits die kleinste Baureihe der BPS Schrittmotoren überzeugt mit einem Drehmoment von 1.7 Nm und dies bei kompakten 52 mm Durchmesser. Durch die Selbsthemmung behält der BPS auch bei einem Energieausfall seine Position. Es entsteht kein Schrittverlust! Somit eignet sich der BPS auch als Absolut-Messsystem.

Extreme Betriebsbedingungen
Bei Staub, Schmutz oder starken Magnetfeldern entfaltet der BPS Schrittmotor seine Stärken: Die pneumatische Ansteuerung erlaubt auch unter schwierigsten Verhältnissen einen problemlosen Betrieb (Betriebstemperatur -25 ° bis +70 °C, IP 55). Für Direktantrieb rotierender Teile mit hoher Masse ist der BPS nur bedingt geeignet.

Kleines Kraftpaket
Bereits die kleinste Baureihe der BPS Schrittmotoren überzeugt mit einem Drehmoment von 1.7 Nm und dies bei kompakten 52 mm Durchmesser.

Selbsthemmung
Auch bei einem Energieausfall behält der BPS seine Position - es entsteht kein Schrittverlust. Bei heiklen Anwendungen ein entscheidender Vorteil.

Präzision
Dank seiner einzigartigen Konstruktion steht der BPS für maximale Genauigkeit. Die Toleranz beträgt konstant ±9 Winkelminuten, unabhängig von der Anzahl Schritte!

Problemlose Ansteuerung

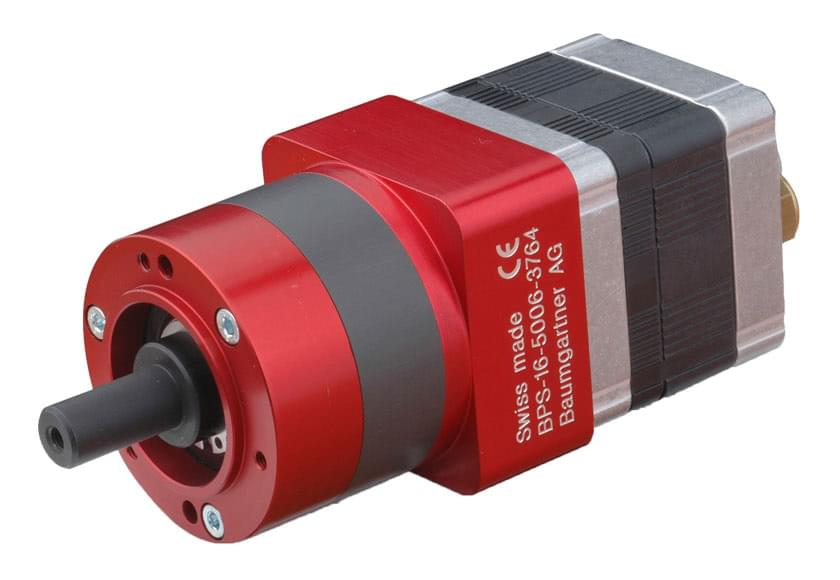

Direkt über Matrix-Mehrfachventil, über 3/2-Wege-Ventile, mit oder ohne Sensoren: Der BPS kann ohne grossen Aufwand in eine Steuerung eingebunden werden. Fertige Programmbausteine für die Siemens S7-300 sind erhältlich.

Sensoreinheit
Alle Ausführungen sind mit einer Sensoreinheit zur Auswertung der Position der Kolben an eine Steuerung erhältlich.

BPS IP Ausführung
Besonders geschütztes Motorgehäuse zum Betrieb in Ex- Zonen.
